技术实现要素:

提供一种箱体的焊接方法,以解决现有技术中的箱体的整体性和承载能力相对较差的问题。

提供了一种箱体的焊接方法,箱体由多个基板构成,焊接方法包括:在至少一个基板上设置避让部;对多个基板中的部分基板进行焊接以形成具有开口的基体,基体上具有开设有避让部的基板;穿过避让部将剩余的基板焊接在基体的开口处以形成箱体。

进一步地,多个基板包括封板、盖板、腹板以及堵板,封板上设置避让部,对多个基板中的部分基板进行焊接以形成具有开口的基体具体包括:将盖板和腹板进行组装焊接以形成两端具有开口的筒体;将封板组装在筒体的一端;穿过筒体的另一端将封板焊接在筒体上以形成基体;其中,在形成基体之后,穿过封板上的避让部将堵板焊接在基体的开口处以形成箱体。

进一步地,对多个基板中的部分基板进行焊接以形成具有开口的基体,具体包括:从基体的内部和外部对形成基体的基板进行焊接,以形成具有开口的基体。

进一步地,在穿过避让部将剩余的基板焊接在基体的开口处以形成箱体之后,焊接方法还包括:在箱体外侧对剩余的基板进行焊接。

进一步地,多个基板还包括内封板,在穿过避让部将剩余的基板焊接在基体的开口处以形成箱体后,箱体的焊接方法还包括:将内封板安装在具有避让部的基板上,以对避让部进行封堵。

进一步地,将内封板安装在具有避让部的基板上,以对避让部进行封堵包括:沿着内封板的边缘进行焊接以将内封板盖设在避让部上。

进一步地,将内封板安装在具有避让部的基板上,以对避让部进行封堵包括:在封板上设置衬垫;将内封板组装在封板上的衬垫上,以对避让部进行封堵。

进一步地,避让部包括圆形孔、矩形孔或腰形孔。

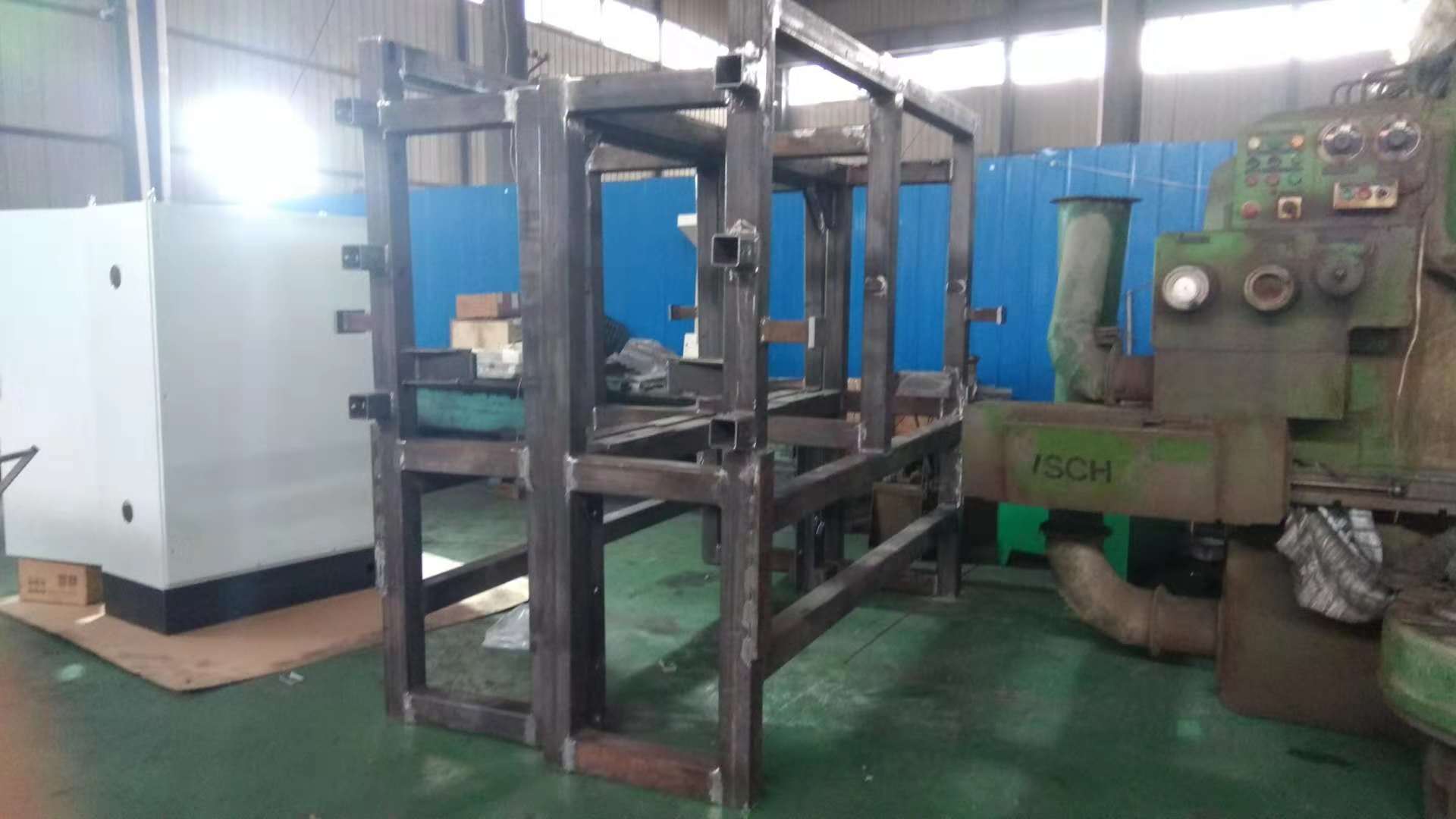

应用的技术方案,在对箱体进行焊接时,通过在至少一个基板上设置避让部,当对多个基板中的部分基板进行焊接以形成具有开口的基体之后,能够穿过避让部将剩余的基板焊接在基体的开口处,从而完成对箱体内部所有焊缝的焊接连接。此种配置方式相对于现有技术中采用多块无孔板拼接组装后,采用焊接方式以实现多块无孔板之间的固定连接的方式而言,由于能够实现对箱体内部所有焊缝的焊接连接,从而能够提高箱体的整体性和承载能力。微信图片_201811291544261.jpg
